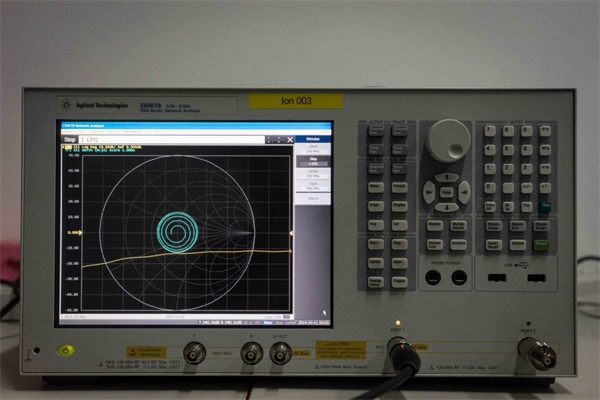

天津矢量网络分析仪使用方法详解

一、准备阶段：

1. 开机预热： 连接电源，开启仪器，预热15-30分钟，确保内部元件温度稳定，提高测量精度。

2. 连接被测件： 使用高质量射频线缆（如SMA、N型）连接仪器端口（Port1输出，Port2输入）与被测件。注意接口清洁与紧固，避免信号泄漏。

3. 设置参数：

* 频率范围： 按被测件频带设定起始/终止频率（如1GHz-6GHz）。

* 扫描点数： 根据精度需求选择（如401点），点数越多曲线越平滑。

* 输出功率： 设置合适电平（如-10dBm），避免损坏敏感器件。

二、校准操作（关键步骤）：

1. 选择校准套件： 使用与线缆接口匹配的校准件（短路、开路、负载）。

2. 执行校准：

* SOLT校准： 依次连接短路（S）、开路（O）、负载（L）标准件至测试端口，后进行直通连接（T），仪器自动计算误差模型。

* 验证校准： 校准后复测负载件，检查S11/S22是否接近-∞ dB，确保校准有效。

三、测量与分析：

1. 选择测量参数： 根据需求选择S11（反射）、S21（传输）、圆图等。

2. 读取数据：

* 时域测量（选配）： 启用TDR功能，定位线路阻抗不连续点。

* 标记关键点： 使用Marker功能读取特定频率的插损、回损、相位值。

3. 数据处理： 通过"去嵌入"功能消除测试线缆影响，获取被测件真实性能。

四、注意事项：

* 静电防护： 操作前佩戴防静电手环，避免损坏射频端口。

* 功率安全： 测试有源器件时，确认仪器输入功率（如+30dBm），防止过载。

* 数据保存： 测量结果及时导出至U盘或上位机软件（如MATLAB）进行后续分析。

总结： 正确使用矢量网络分析仪需严格遵循"准备-校准-测量"流程，其中校准环节对精度至关重要。掌握SOLT校准方法及参数设置技巧，可完成各类射频器件性能表征。建议结合具体型号手册操作，灵活应用功能（如时域变换、混频测量）满足复杂测试需求。
