#天津矢量网络分析仪适配指南

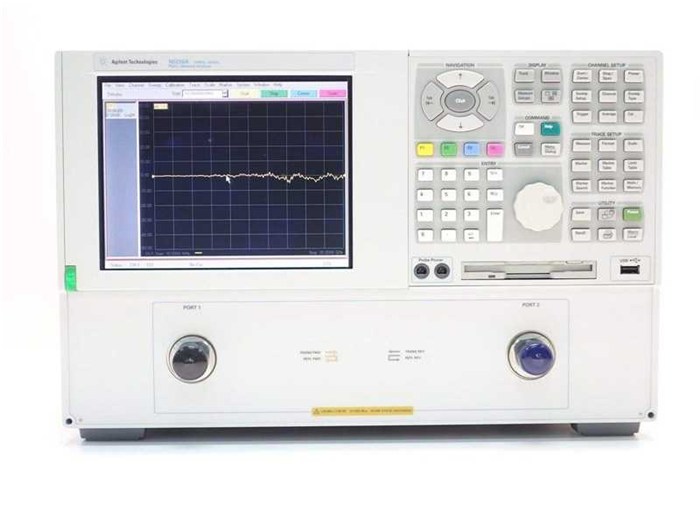

本指南旨在帮助用户正确适配和使用矢量网络分析仪（VNA）进行射频测试。遵循以下步骤可确保测量结果的准确性和可靠性：

1.前期准备：

*环境检查：确保仪器放置在稳定、无振动、温度适宜、电磁干扰小的环境中。避免阳光直射或靠近热源。

*仪器检查：开机预热至少30分钟（或遵循厂商建议），使内部电子元件达到稳定工作温度。检查电缆、适配器、测试夹具（如天津本地定制夹具）是否完好无损，接口清洁无污染。确认电源连接可靠。

*明确测试需求：确定被测器件（DUT）类型（如滤波器、放大器、天线）、频率范围、所需测量参数（S参数、Smith圆图等）和精度要求。

2.仪器设置：

*连接：使用高质量、低损耗的射频电缆连接VNA端口至测试夹具或DUT。确保连接牢固，避免因接触不良引入误差。天津地区可能需注意接口兼容性。

*频率范围：根据DUT特性设置起始频率、终止频率和频率点数。点数越多，曲线越平滑，但扫描时间越长。

*功率设置：设置适当的源功率电平。过高可能损坏敏感DUT或引起非线性，过低则可能导致信噪比不足。可开启自动电平控制（ALC）。

*带宽设置：选择合适的中频带宽（IFBW）。窄带宽降低噪声，提高精度，但延长扫描时间；宽带宽反之。需在精度和速度间权衡。

3.校准（至关重要）：

*选择校准套件：使用与测试端口和连接器类型匹配的校准套件（天津用户需确认套件兼容性）。标准校准方法包括：

*响应校准：仅校准传输/反射跟踪。

*单端口校准：对每个端口分别进行开路、短路、负载校准。

*SOLT（双端口全校准）：，包含开路、短路、负载和直通校准，消除系统误差。

*执行校准：严格按照VNA操作手册和校准套件说明进行操作。确保校准件连接稳固、方向正确。在校准频率范围内执行。

*验证校准：校准后，连接负载或直通件进行验证，检查S11/S22接近0dB，S21/S12接近0dB（相位可能旋转）。

4.测试与连接：

*将DUT正确安装到测试夹具或端口上（注意方向性，如放大器输入/输出）。确保连接可靠且与校准状态一致。

*启动扫描，观察测量曲线是否合理。如有异常（如巨大毛刺、异常损耗），检查连接、DUT状态或环境干扰。

5.数据分析与保存：

*使用VNA内置功能（标记、限制线、格式转换等）分析数据。

*将测量结果（曲线、数据点）保存至仪器内存或外部存储设备（如U盘）。

注意事项：

*静电防护：操作时佩戴防静电手腕，避免损坏敏感射频端口和DUT。

*电缆弯曲：避免射频电缆过度弯曲或扭结，以防损坏。

*定期校准：根据使用频率和环境变化，定期进行校准（建议至少每季度一次，或按厂商要求）。

*安全：确保被测设备（尤其有源器件）符合安全规范。

严格遵循此指南，可确保您、准确地完成天津地区的VNA测试任务。
