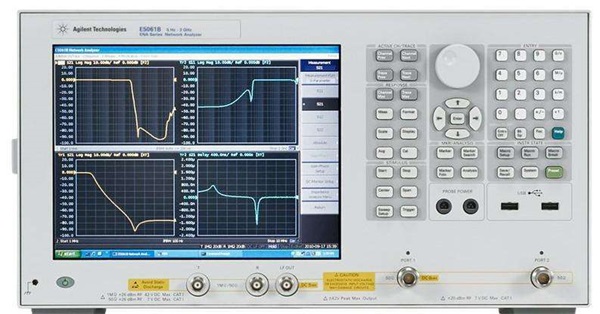

# 天津矢量网络分析仪 (VNA) 基本操作攻略

目标： 安全、准确地测量被测件 (DUT) 的 S 参数 (如回波损耗 S11/S22，插入损耗 S21/S12)。

关键步骤：

1. 安全与准备：

* 确保仪器接地良好，电源稳定。

* 佩戴防静电腕带，或触摸接地金属释放静电。

* 确认被测件 (DUT) 无电、无损坏。射频端口脆弱，连接务必小心，避免用力过猛。

* 准备好所需校准套件 (如 SOLT：短路-开路-负载-直通)。

2. 开机与设置：

* 开启 VNA 及配套计算机/软件。

* 设置频率范围： 根据 DUT 特性，在仪器界面设定起始和终止频率 (如 1 GHz 至 6 GHz)。

* 设置测量点数： 点数越多曲线越平滑，但耗时增加 (如 401 点)。

* 选择测量参数： 明确需要测哪个 S 参数 (常用 S11、S21)。

* 设置功率电平： 确保信号强度在 DUT 承受范围内，避免损坏或饱和 (如 0 dBm)。

* 设置中频带宽 (IFBW)： 影响测量速度和噪声。精度要求高时设小 (如 10 kHz)，快速扫描时设大。

3. 校准 (关键步骤！)：

* 选择正确的校准类型 (常用 SOLT)。

* 严格按界面提示，依次将校准标准件 (短路、开路、负载、直通) 连接到测试端口。

* 确保连接稳固、标准件清洁。负载需良好匹配端口阻抗。

* 完成校准步骤后，仪器会显示校准结果 (如残余直通、匹配度)。确认指标合格 (误差小) 再测量。校准质量直接决定测量精度！

4. 连接被测件与测量：

* 移除校准件，小心将 DUT 连接到测试端口。

* 确认连接无误后，启动扫描测量。

* 屏幕上将实时显示 S 参数曲线 (如 Smith 圆图、幅度/相位曲线、对数幅度图)。

5. 数据读取与分析：

* 使用标记点功能读取特定频率点的测量值 (如 S11 @ 2.4 GHz)。

* 观察曲线特征 (如谐振点、带宽、插损值)。

* 可将数据保存或导出至电脑进行后续处理。

天津用户提示：

* 环境： 注意实验室温湿度，避免条件影响精度。

* 耗材： 确保校准套件状态良好，定期送检或更换。

* 精度： 高精度测量需预热仪器，保持环境稳定。

* 学习： 多参考仪器手册，参加厂商培训，掌握更功能。

遵循此流程，可完成天津矢量网络分析仪的基本测量任务。校准是关键，务必重视！
