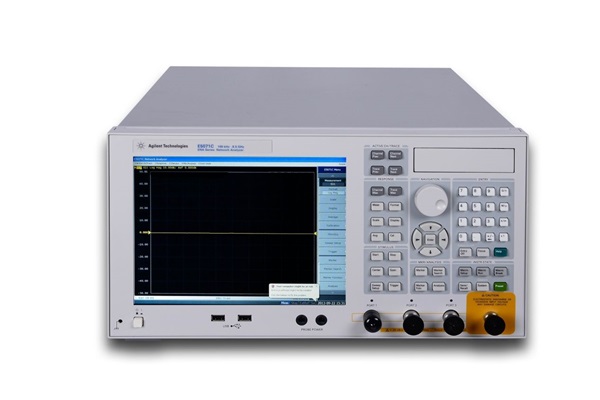

#天津矢量网络分析仪操作简明教程

1.开机准备与连接

*开机：确保仪器接地良好，连接电源线。按下电源开关开机，等待系统自检完成。

*连接被测件(DUT)：使用高质量的射频电缆（如SMA接头），将VNA的测试端口（通常标记为Port1和Port2）连接到被测器件的输入和输出端口。确保连接牢固可靠。若测试天线等单端口器件，通常只需连接Port1，并将Port2设置为未连接或负载状态。

2.基本测量设置

*选择测量参数：在主界面或软键菜单中，选择需要测量的S参数（如S11反射系数、S21传输系数）。通常可通过触摸屏或前面板按键选择。

*设置频率范围：输入被测器件工作所需的起始频率(StartFreq)和终止频率(StopFreq)。例如，输入250MHz到500MHz。

*设置扫描点数(Points)：选择合适的点数（如401点），点数越多曲线越精细，但扫描时间可能稍长。

*设置输出功率(Power)：根据被测器件的承受能力，设置适当的测试信号功率电平（如0dBm）。避免过高功率损坏敏感器件。

3.执行校准(Calibration)

*校准至关重要！这是获得准确测量结果的关键步骤。

*选择校准套件：在仪器菜单中选择与实际使用的校准件（短路器、开路器、负载）匹配的校准套件型号。

*执行校准：根据屏幕提示，依次将校准件（Short,Open,Load）连接到测试端口（通常是Port1和Port2）。对于双端口测量，需进行SOLT（Short-Open-Load-Thru）校准。严格遵循仪器提示的顺序和连接要求。

*保存校准数据：校准完成后，仪器会显示校准状态（如“CalON”）。建议将校准数据保存为一个状态文件，便于后续调用。

4.执行测量与查看结果

*连接被测件：在校准完成后，将校准件取下，连接上被测器件。

*启动扫描：按下面板上的“Start”或“Single”键开始扫描测量。

*查看结果：测量结果会以曲线形式显示在主屏幕上（如圆图、对数幅度、相位、驻波比等）。可使用标记(Marker)功能读取特定频率点的数值。

*调整显示格式：可根据需要切换显示格式（如对数/线性坐标、圆图等）。

5.保存数据与关机

*保存数据：将测量结果（曲线、数据点）保存到仪器内部存储器或外部U盘中，通常支持多种格式（如.csv,.s2p）。

*关机：测量完成后，先断开被测件连接，然后关闭仪器电源。

注意事项：

*操作前务必阅读仪器用户手册。

*小心插拔射频连接器，避免损坏端口。

*确保在校准和测量时电缆连接稳定。

*定期对仪器进行计量检定，确保精度。

*保持测试环境整洁，避免灰尘和静电。

此教程涵盖了基本操作流程，具体菜项可能因型号而异。请参考您所用天津VNA的具体说明书进行操作。
